OV-Frequenz 144,5125 MHz im FM-Funknetz

Unser OV-Mitglied Arnoud, DO1OAH, hat die OV-Frequenz 144,5125 MHz über ein Gateway mit dem FM-Funknetz verbunden (Sprechgruppe 262618). Damit ist diese Frequenz über das bundesweite FM-Funknetz erreichbar, und umgekehrt können OV-Mitglieder mit einem ganz normalen 2m FM-Gerät Stationen im ganzen Netz arbeiten.

Wichtig: Derzeit ist das Gateway nur während unserer OV-Runde sonntags ab 10:00 Uhr in Betrieb.

Mit einem normalen 2m FM-Gerät können OV-Mitglieder umgekehrt Stationen im ganzen Netz arbeiten.

Hardware

  • Raspberry Pi 3B+ in einem schwarzen Gehäuse, mit eigenem Netzteil
  • Digirig Mobile (Variante mit Logikpegeln), ein kompaktes USB-Audio- und PTT-Interface
  • USB-Kabel zwischen Raspberry Pi und Digirig
  • Digirig-Datenkabel für Yaesu mit 10-poligem Mini-DIN-Stecker
  • Yaesu FTM-150 (2 m/70 cm Mobilgerät)
  • Sendeleistung: 50 W
  • Antenne: Diamond X300 (Dualband-Vertikalantenne für 2 m/70 cm)

So ist alles verbunden

Der Raspberry Pi ist per USB mit dem Digirig Mobile verbunden. Das Digirig arbeitet für den Pi wie eine Soundkarte und steuert zusätzlich die Sendetaste (PTT). Vom Digirig führt das Yaesu-Datenkabel mit 10-poligem Mini-DIN-Stecker zur DATA-Buchse auf der Rückseite des FTM-150. Darüber laufen das empfangene und das zu sendende NF-Signal sowie die PTT-Steuerung. Das FTM-150 arbeitet mit 50 W an der Diamond X300. Ins Internet und damit zum FM-Funknetz-Server kommt der Raspberry Pi über das heimische WLAN.

Kurz gesagt führt der Weg vom FM-Funknetz über WLAN, Raspberry Pi 3B+, USB, Digirig Mobile und das Datenkabel zum Yaesu FTM-150 und von dort über die Diamond X300 auf 144,5125 MHz.

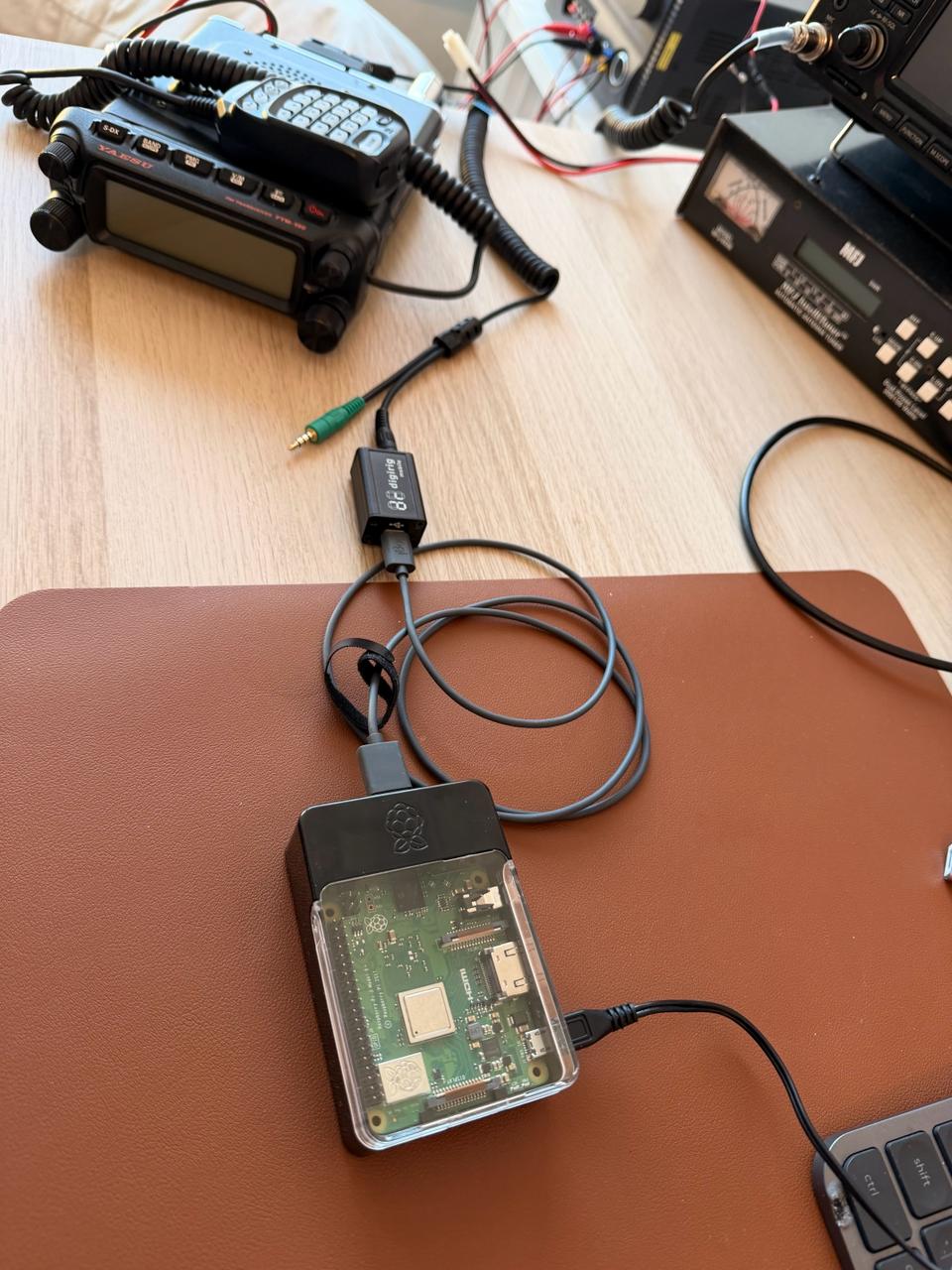

Gateway-Aufbau von DO1OAH: Raspberry Pi im Gehäuse, per USB mit dem Digirig Mobile verbunden, daneben das Yaesu FTM-150

Raspberry Pi, Digirig Mobile und Yaesu FTM-150 am Gateway von DO1OAH

Software

Auf dem Raspberry Pi läuft das fertige SHARI-Image von DC9VQ (v1.31) für das FM-Funknetz, das auf SvxLink basiert. SvxLink erkennt, wenn auf der Frequenz gesprochen wird, schaltet den Sender und hält die Verbindung zum FM-Funknetz-Server. Das Gateway ist im Netz als DO1OAH-HS angemeldet und mit der Sprechgruppe 262618 verbunden.

Über ein SvxLink-Dashboard im Browser lässt sich der Betrieb jederzeit verfolgen. Dort sieht man unter anderem, ob das Gateway mit dem FM-Funknetz verbunden ist, welche Sprechgruppe aktiv ist und welche Station gerade spricht.

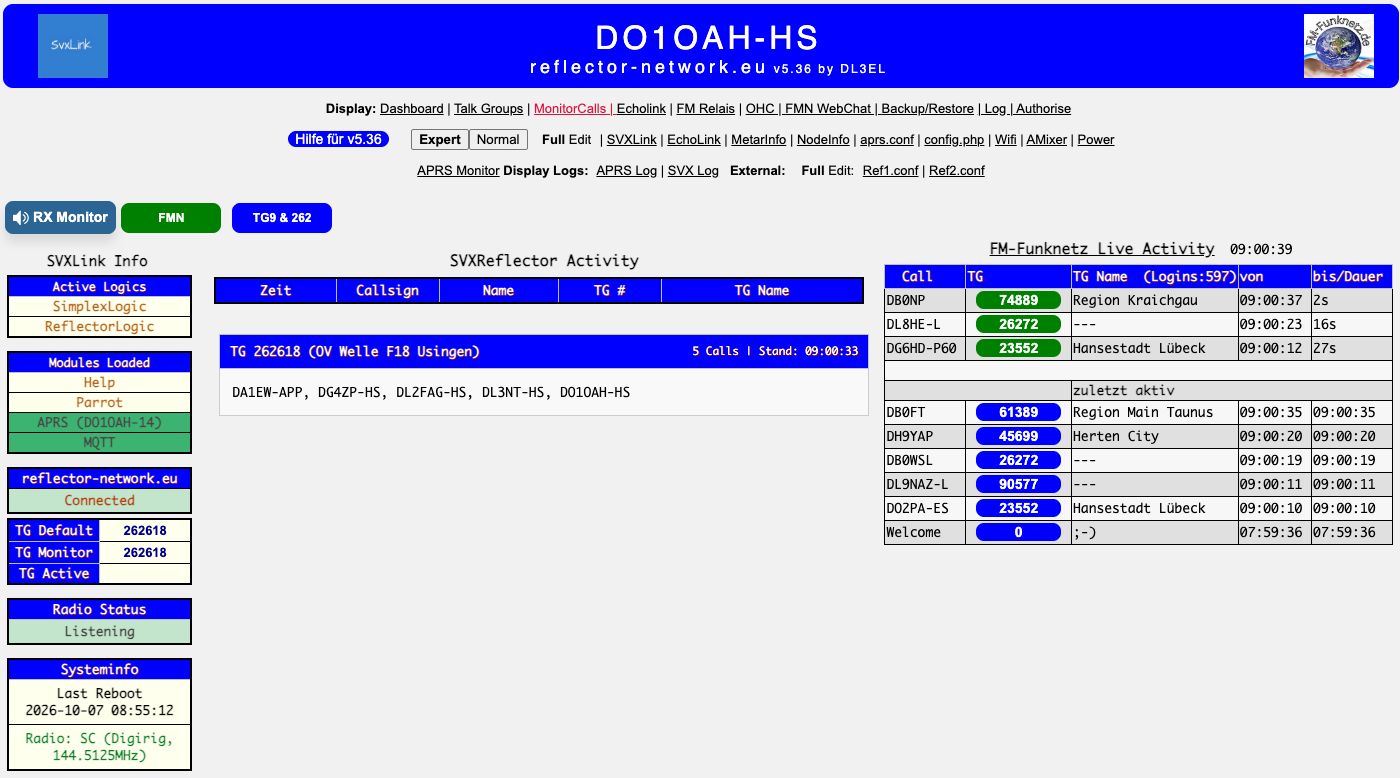

SvxLink-Dashboard des Gateways DO1OAH-HS mit Sprechgruppe 262618, Verbindungsstatus und den Stationen im FM-Funknetz

Dashboard des Gateways DO1OAH-HS auf der Sprechgruppe 262618

Standort

Das Gateway steht in Usingen, Locator JO40GI.

Nutzung

Sonntags ab 10:00 Uhr während der OV-Runde einfach auf 144,5125 MHz in FM rufen. Bitte nach dem Drücken der PTT kurz warten, bevor man spricht, und zwischen den Durchgängen eine kleine Pause lassen, damit auch andere Stationen einsteigen können.

Viel Spaß beim Ausprobieren!

73 de Arnoud, DO1OAH
